一、基礎規格參數

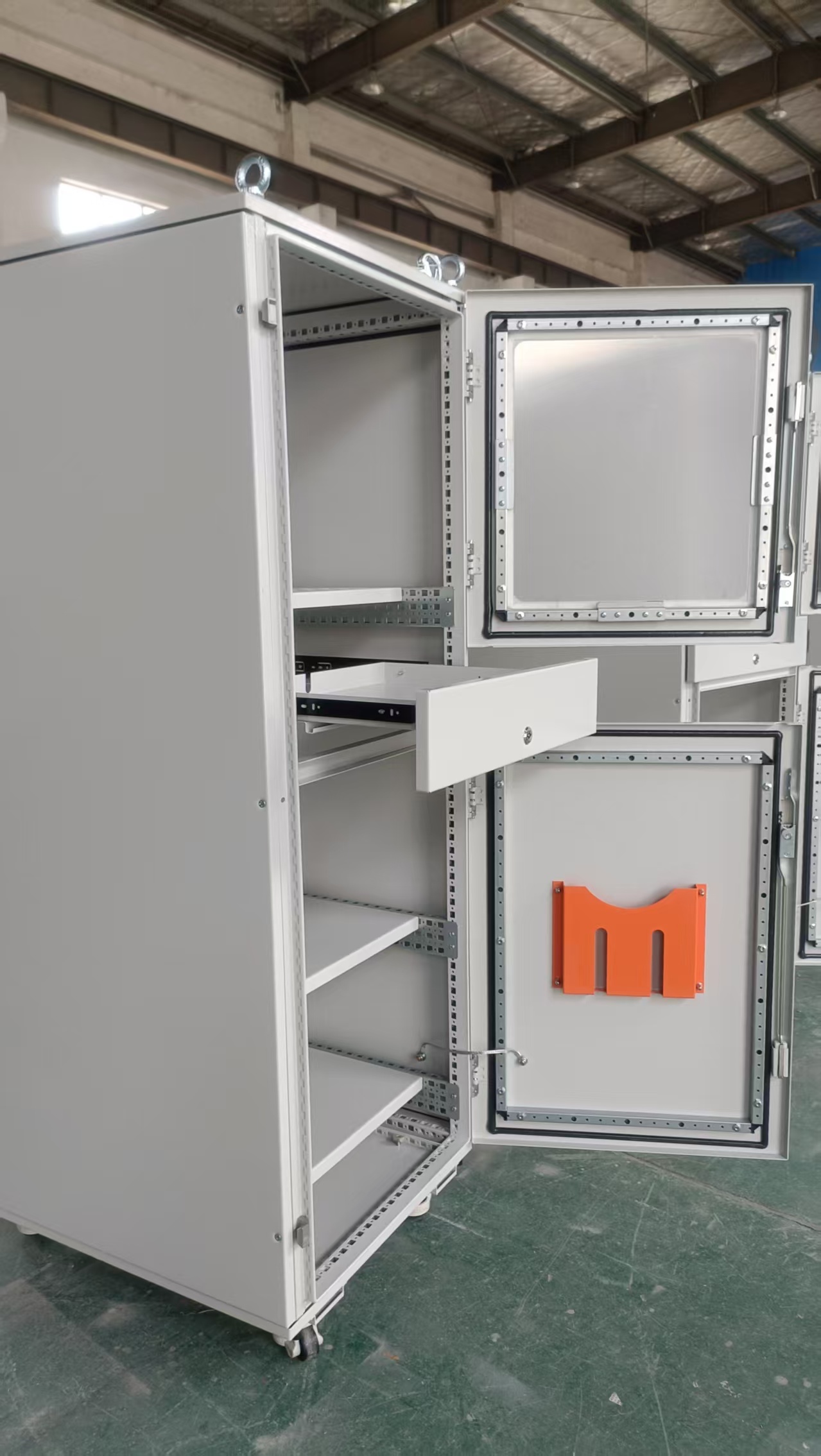

柜體尺寸：采用標準立式結構，高 1800mm× 寬 800mm× 深 600mm（可根據實際安裝空間微調，調整范圍 ±100mm）；柜體板材選用 1.5mm 冷軋鋼板，柜門及面板厚度 2.0mm，表面經靜電噴塑處理，顏色為 RAL7035 淺灰色，涂層附著力達到 GB/T 9286-1998 標準 2 級以上，耐鹽霧性能≥48 小時。

安裝方式：落地式安裝，底部配備 4 個可調節地腳螺栓，調節高度范圍 50-100mm；柜體底部預留進線孔，孔徑≥Φ50mm，數量不少于 4 個，且配備橡膠密封圈防止粉塵進入。

內部布局：設置垂直安裝導軌（TS35 標準），導軌數量≥6 條，每條長度≥1600mm；配備 2 層可拆卸安裝板，材質同柜體板材，每層承重≥50kg，安裝板可根據元器件位置靈活調整。

二、電氣性能要求

電源參數：輸入電壓為 AC 380V/220V（三相五線制 / 單相三線制，可切換），額定頻率 50Hz，電壓允許波動范圍 ±10%；輸出回路根據需求配置，其中動力回路額定電流≥20A，控制回路額定電流≥5A，儀表回路額定電流≤1A。

元器件配置：

斷路器：選用施耐德、ABB 或同級別品牌，動力回路斷路器分?jǐn)嗄芰?/span>≥10kA，控制回路斷路器分?jǐn)嗄芰?/span>≥6kA，具備過載、短路保護功能。

接觸器：主回路接觸器額定電流與對應回路匹配，輔助觸點數量≥2 常開 2 常閉，線圈電壓為 AC 220V，吸合電壓范圍 85%-110% 額定電壓。

繼電器：中間繼電器選用 DC 24V 線圈，觸點容量≥5A/AC 250V；時間繼電器具備延時調節功能，延時范圍 0.1s-30min。

儀表：配置電壓電流表（精度等級 0.5 級）、功率表（精度等級 1.0 級），儀表顯示清晰，支持實時數據監測；可選配溫濕度傳感器，監測范圍溫度 0-60℃、濕度 20%-90% RH，精度分別為 ±1℃、±5% RH。

三、安全與防護要求

防護等級：柜體防護等級達到 IP54（符合 GB/T 4208-2017 標準），柜門配備密封膠條，防止灰塵、水濺進入；柜體頂部安裝排氣扇（功率≥20W，轉速 1200r/min），當內部溫度超過 40℃時自動啟動散熱，確保元器件工作溫度≤60℃。

安全保護：具備過載、短路、漏電、過壓、欠壓保護功能，當出現故障時，對應保護裝置能快速動作，切斷故障回路，并通過指示燈（紅色故障燈、綠色運行燈）顯示狀態；柜門配備機械聯鎖裝置，斷電后才能打開柜門，防止帶電操作。

四、操作與維護要求

操作界面：柜門配備人機界面（HMI），尺寸≥7 英寸，分辨率≥800×480，支持觸摸操作，可顯示設備運行狀態、參數設置、故障報警記錄；設置急停按鈕（紅色，蘑菇頭式），按下后立即切斷所有輸出回路，急停按鈕需具備自鎖功能，復位方式為旋轉復位。

維護便利性：柜門開啟角度≥120°，方便內部元器件檢修；柜體側面預留檢修門，尺寸≥300mm×400mm；所有元器件布局合理，間距≥20mm，便于拆線、更換；配備檢修照明（DC 24V，功率≥5W），打開柜門時自動點亮。
